選礦是很多礦山企業生產的一個重要環節，選廠由于選礦工藝等因素產生大量的工業廢水，嚴重的污染環境，威脅到人們身體健康，污水處理也成了解決水污染必要的手段。在污水處理的設備中，自動控制系統逐漸應用到污水處理的控制與監測，不但節省了人力資源外，還提高了污水處理的效率，變頻器作為自動控制系統的執行機構，也發揮越來越重要的作用。

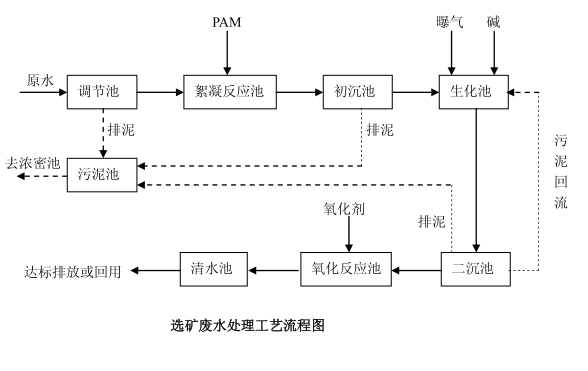

以安徽某金屬礦山選廠污水處理系統為例，該選礦廢水工藝采用“物化預處理+好氧生化處理+保安處理”，流程圖如示：

整個選礦廢水處理系統由調節提升系統、預處理系統、生化系統、二沉及保安系統，配藥車間系統構成。其中在調節提升系統、二沉及保安系統及配藥車間設置多臺排水泵和藥劑投加泵，整個控制系統采用了8臺75KW、14臺7.5KW的變頻器來完成各環節電機的控制。

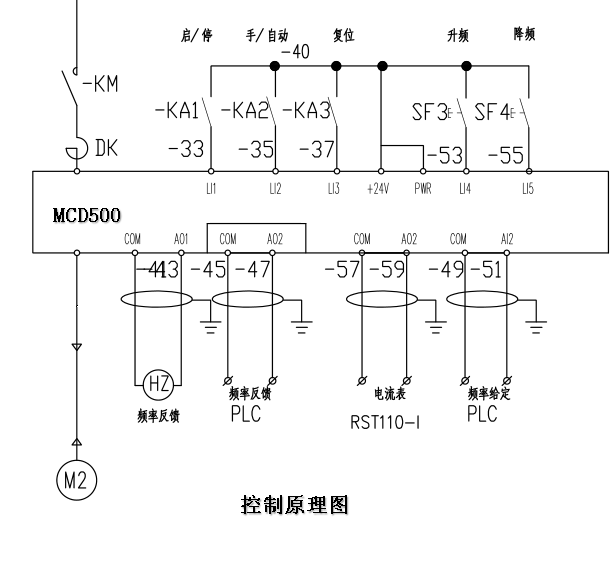

以下為配藥車間7.5KW變頻器控制原理圖及設定參數如圖所示：

該污水處理控制系統變頻器裝機總?cè)萘繛?05KW，建成后產生效益如下：

1.整個變頻控制系統在滿足工藝要求的基礎上穩定運行，滿足電磁兼容性和安全性的要求。

2. 系統實現對現場設備的數據采集，傳輸，大大提高了系統的方便性、可靠性，提高了系統的維護效率。

3.大量變頻器的應用提高了系統的控制精度，同時使電動機在與負載相適應的最佳工況下運行，減少大量的電力損耗。

本工程的實施，大大降低該礦向環境外排的COD、硫化物和 SS 等污染物，有效的保護當?shù)厮h(huán)境以及下游河流的水質，有利于周邊居民的身體健康，有利于維護政府和提高企業的社會形象，具有顯著的社會效益和經濟效益。
